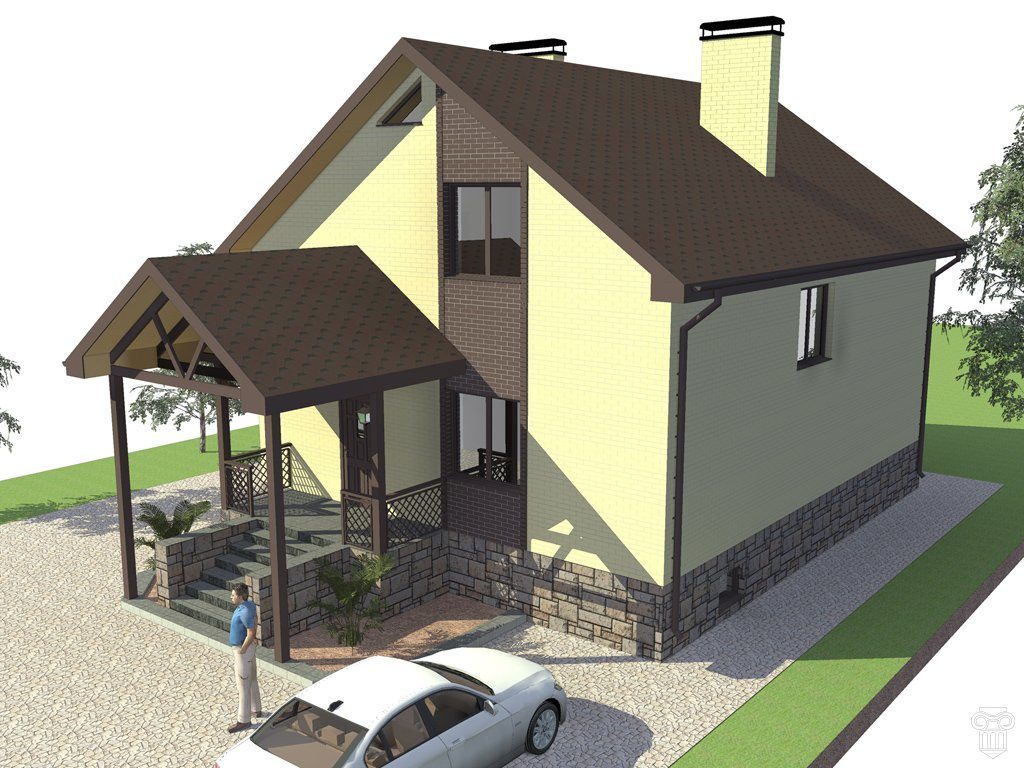

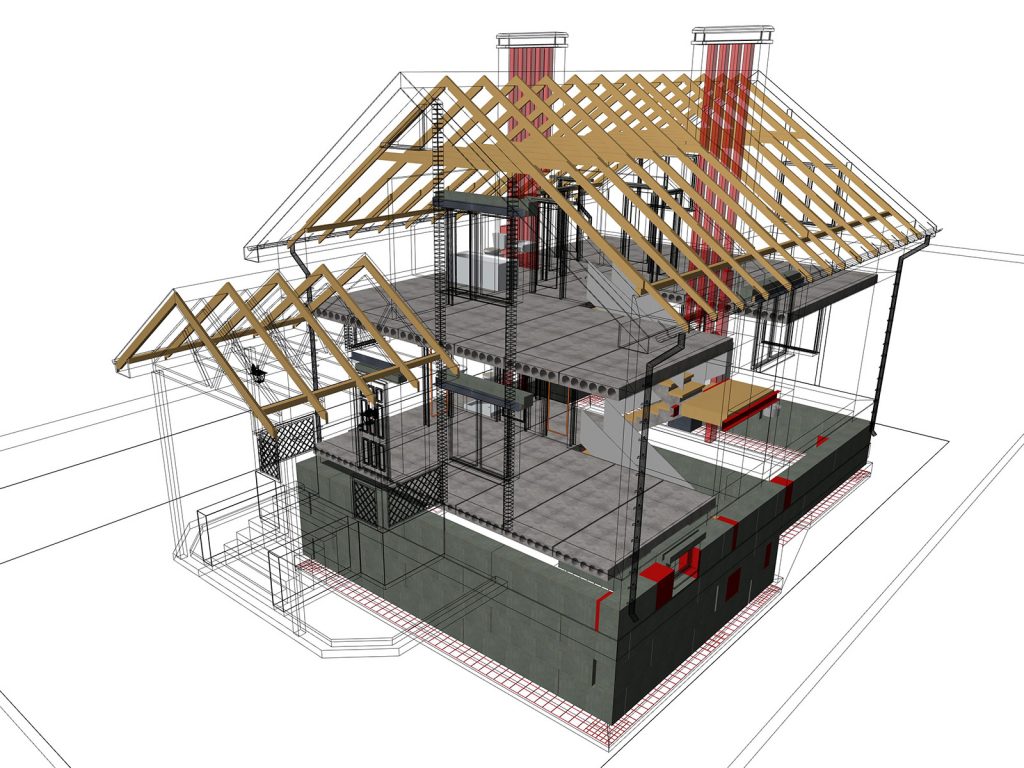

С точки зрения архитектуры ни чем не выдающийся проект, тем не менее, может быть интересен для ознакомления детальной проработкой конструктивных элементов в программе ArchiCAD. Данный проект проработан до стадии рабочей документации и включает следующие элементы:
- Армирование фундаментной ленты с применением специального библиотечного элемента визуально отражающего конструктив и формирующего автоматический расчет арматуры.
- Автоматическое формирование спецификации количества бетона для фундаментной ленты.
- Раскладка фундаментных блоков с автоматической спецификацией элементов.
- Схемы расположения перемычек с автоматической спецификацией элементов.
- Проработанные вентканалы с формированием интерактивных разверток.
- Схемы расположения ж/б плит перекрытия с автоматической спецификацией элементов.
- Проработанная стропильная система с автоматической спецификацией элементов.
- Детальная проработка внутренней междуэтажной лестницы.
- Проект сформирован в Книге макетов и готов к публикации в PDF формат и выводу на печать
Автор проекта — архитектор Андрей Колюк. Проект реализован в 2012 году. Подробности на сайте автора.
Данный файл публикуется здесь бесплатно для свободного скачивания.
